512型直線振動篩

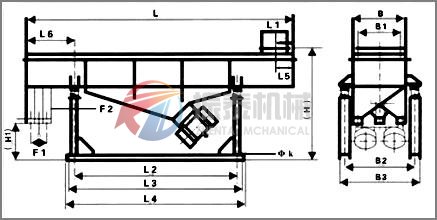

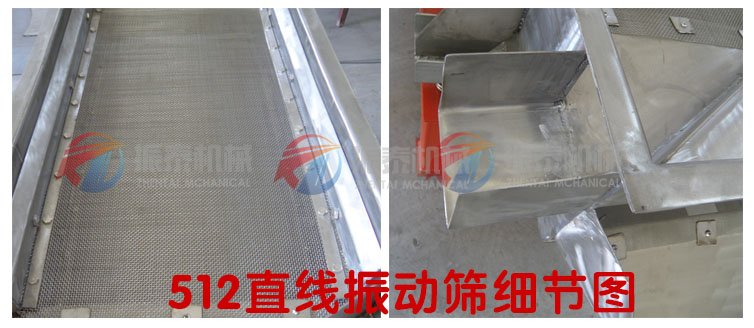

512直線振動篩是512型直線振動篩的簡稱，外形呈現長方形狀，也可以稱作為方形直線震動篩。該篩粉機有效篩面長1200mm、寬500mm、篩箱體高200mm的一層兩個出料口（上出料口為簸箕狀敞開式向前伸出，下出料口垂直向下）的直線篩，該機篩箱采用優質SUS304不銹鋼材質折彎成型制作，下部支腿采用100﹟槽鋼焊接成型，上出料口為簸箕狀敞開式,方便篩上物的出料與觀察，主要用于食品、醫藥行業的粉體物料的分級與除雜、環保、衛生。

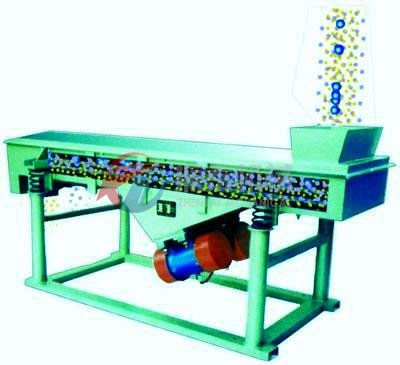

512直線篩采用兩臺臥式YZU振動電機驅動,當兩臺振動電機做同步、反缶旋轉時，其偏心塊所產生的激振力在平行于電機軸線的方向相互抵消，在垂直于電機軸的方向疊為一合力，因此直線篩機的運動軌跡為一拋物線前進。其兩電機軸相對篩面有一傾角，在激振力和物料自重力的合力作用下，物料在篩面上被拋起跳躍式向前作直線運動，從而達到對物料進行篩選和分級的目的。適用粒度在0.074-5mm、含水量小于70%、無粘性的各種干式粉狀物料的篩分。最大給料粒度不大于10mm。  可用于流水線中實現自動化作業，具有能耗低、效率高、結構簡單、易維修、全封閉結構無粉塵溢散的特點。最高篩分目數325目，可篩分出7種不同粒度的物料。





 將所要篩分物料放入螺旋輸送機進料口中，物料通過螺旋式輸送機均勻的送入直線篩防塵蓋的進料口，物料在兩臺振動電機的做同步、反缶旋轉時所產生振動力會將所需分級物料呈拋物線運動送往出料口方向，物料在拋物線運動中通過多層篩網篩分出多種合格產品與不合格產品，各個篩面上、篩面下物料分別從規定的出料口排出，流入料倉或下一道工序中去。

 DZSF直線篩主要由篩箱、篩框、篩網、振動電機、電機臺座、減振彈簧、支架等組成，各組成部分說明如下：

1、篩箱：由數種厚度不同的鋼板焊制而成，具有一定的強度和剛度，是篩機的主要組成部分。

2、篩框：由松木或變形量較小的木材制成，主要用來保持篩網平整，達到正常篩分。

3、篩網：有低碳鋼、黃銅、青銅、不銹鋼絲等數種篩網。

4、振動電機：使用與維修方法詳見振動電機使用說明書。

5、電機臺座：安裝振動電機，使用前連接螺釘必須擰緊，特別是新篩機試用前三天、必須反復緊固，以免松動造成事故。

6、減振彈簧：阻止振動傳給地面，同時支持篩箱的全部重量，安裝時，彈簧必須垂直與地面。

7、支架：由四個支柱和兩個槽鋼組成，支持著篩箱，安裝時支柱必須垂直與地面，兩支柱下面的槽鋼應相互平行。



1、技術成熟，質量可靠，篩分精度高、處理量大；

2、篩機設計精巧合力，結構簡單，易安裝，耗能少、噪音低；

3、篩網獨特設計使篩網使用壽命更長，換網更方便，適合使用尼龍、特種龍、PP網等各種材質的篩網；

4、篩機整體密封性好，無粉塵溢散；

5、維護方便，適合流水線自動化作業;

 DZSF-512直線篩安裝調試與使用:

 512直線篩支腿應固定在專用地基上，由預埋螺栓固定。如不打專用地基，應在工作臺與設備機座之間敷設防振橡膠板，在使用前必須給設備配置安全可靠的接地保護線。

    注意：設備安裝到位后，開機前必須將運輸時用來固定篩體和機座的裝置拆掉。

512直線篩主要適用行業:

1、檢查兩臺YZU臥式振動電機繞組對地的絕緣電阻，若＜20MΩ必須烘干后方能使用；

2、篩體和機座上、下彈簧座圈上，彈簧應完全垂直嵌入彈簧座圈，以保證篩體平衡，篩機的振動部分切勿與機外其它物體有任何硬性連接或接觸；

3、閉合電源開關，確認振動電機同步反向旋轉，進行10-20分鐘空運轉，設備在運行時如有異常聲音，應迅速關機進行檢查處理。設備運轉正常后，可將少量需篩分的物料通過進料口設入篩機內，確認物料向出料口方向行進，然后逐漸增加到所需和所能承受的給料量；

4、物料即將向進料口投放時，應將原始物料均勻投入進料口，保證篩面上的物料均勻分布。物料下落時，不得有過大的沖擊力，以免損壞上層篩網，特殊情況下（如物料粒度相差懸殊大、物料比重大等）應在進料口上加一層較粗的緩沖篩網作輔助；

5、用戶可根據篩機的層數，物料比重不同來增減篩機的激振力（通過調節振動電機兩端偏心重錘的夾角來增減激振力），使篩機達到最佳的篩分效果；

6、直線振動篩在停機時產生瞬間的共振區，此時振幅和噪聲會明顯增大，屬正常現象，設備在開停機前，篩面上不得有存留物料，篩網需經常檢查是否張緊、破損，如有破損要即時更換；

1、開機前檢查：

①.從進料口與觀察口處分別檢查篩網是否存在破損，壓框螺栓有無松動現象。

②. 用手與眼同時去檢查兩臺振動電機與電機板鏈接的螺栓是否松懈。

③.檢查兩臺振動電機的電源線有無破損、裸漏。



2、篩機使用中檢查：

①. 檢查振動電機是否出現單臺工作，另臺損壞偏振等現象。

②. 檢查是否因為電壓過低造成振頻過小、振幅不足。

③. 檢查整機各個部位是否有不正當的雜音或者響動。



3、篩機停機后維護：

①.當篩分程序結束準備停機時，應當等到篩機的物料從出料口排完后在斷電。

②.直線篩停機后，應在電源處掛上停機標識。

③.篩機停穩后，及時用塑料長絲毛刷掃去振動電機上粉塵。
